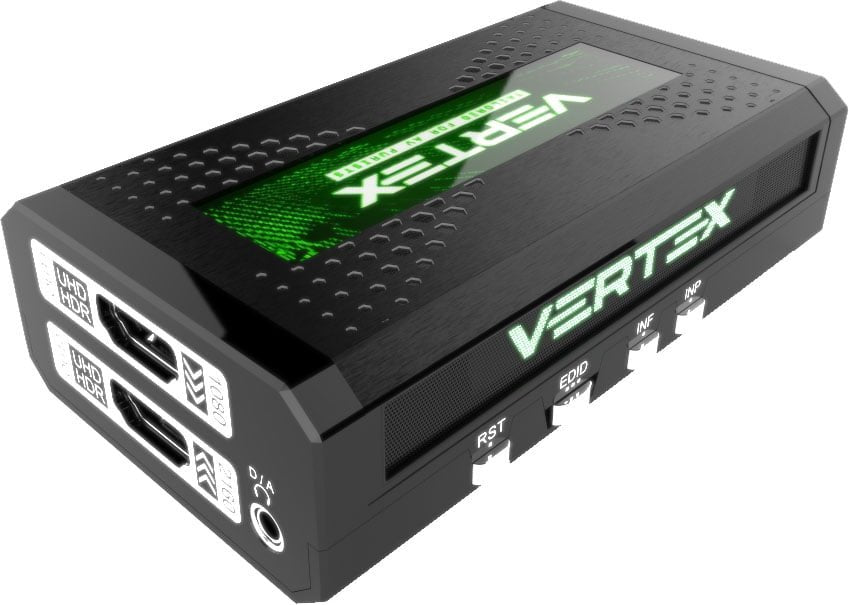

HDfury Vertex — matrice HDMI 4K 18Gbps, scaler și convertor

HDfury Vertex este o matrice HDMI 2.0b 2×2, splitter, switch și scaler cu lățimea de bandă completă de 18 Gbps (600 MHz). Se montează între surse și afișaje și rezolvă ce strică de obicei un lanț 4K HDR: erori HDCP, un EDID greșit, un receiver AV care nu poate transmite 4K, un proiector care are nevoie de alt semnal decât televizorul sau sunet care nu are unde să ajungă. Două intrări, două ieșiri, scalare și HDCP gestionate separat pentru fiecare ieșire și un ecran OLED încorporat care vă arată exact ce semnal trece prin aparat.

HDfury Vertex pe scurt

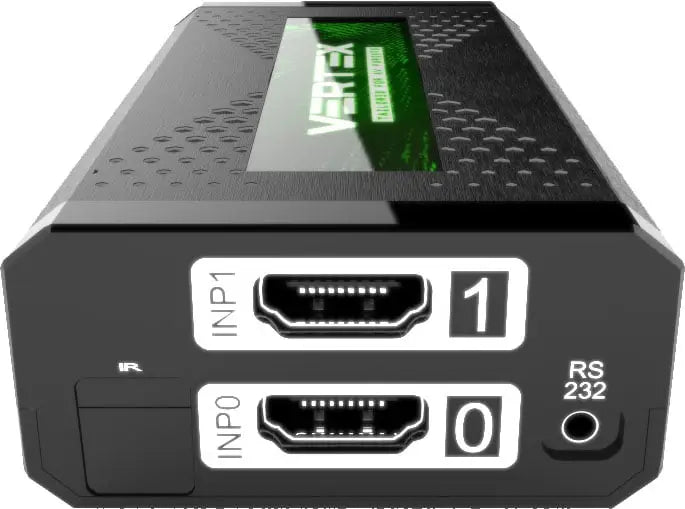

• 2 intrări HDMI și 2 ieșiri HDMI cu lățimea de bandă completă de 18 Gbps (4K60 4:4:4)
• Matrice, splitter, switch și scaler într-o singură carcasă compactă
• 4K și 1080p în același timp: upscaling și downscaling pe fiecare ieșire
• Conversie HDCP 2.2 și HDCP 1.4, astfel încât sursele HDCP 2.2 să funcționeze și pe afișaje HDCP 1.4
• 100 de tabele EDID, AutoMix și EDID-uri personalizate pentru un handshake HDMI stabil
• HDR10, HDR10+, HLG și Dolby Vision, inclusiv LLDV
• Ieșire audio optică (până la 5.1) și stereo analogică, plus ARC
• Afișarea semnalului pe OLED, afișare pe ecran (OSD) și control prin butoane, IR, RS232, GUI-ul Windows sau aplicație

Ce poate face HDfury Vertex

• Matrice și splitter 2×2 la 18 Gbps: trimiteți oricare intrare la oricare ieșire sau o sursă la două afișaje în același timp. Până la 4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0 8-bit sau 8K30 4:2:0 8-bit.
• Upscaling și downscaling pe fiecare ieșire: ieșirea de jos (OUT0) scalează 1080p la 2160p pentru un afișaj nativ 4K; ieșirea de sus (OUT1) reduce 4K la 1080p pentru un receiver, proiector sau dispozitiv de captură mai vechi (24/25/30/50/60 Hz, cu sau fără conversie chroma).
• Conversie HDCP: HDCP 2.2 la 1.4 și 1.4 la 2.2, astfel încât sursele HDCP 2.2 să funcționeze și pe echipamente HDCP 1.4.
• Control EDID complet: 100 de tabele EDID preîncărcate, 10 sloturi personalizate, AutoMix (combină EDID-urile ambelor afișaje), Copy Top/Bottom și Fixed. Fiecare intrare poate avea propriul EDID, iar indicatori audio/video precum 5.1, full audio, YCbCr, BT2020, HDR și 3D pot fi forțați.
• Instrumente HDR și infoframe: HDR10, HDR10+, HLG și Dolby Vision (inclusiv LLDV) până la 18 Gbps. Citiți, blocați, editați sau înlocuiți metadatele HDR și infoframe-urile AVI/VSI, sau dezactivați HDR pentru un afișaj SDR.
• Extragere audio și ARC: stereo analogic și până la 5.1 optic S/PDIF printr-o mufă combo de 3.5 mm. Cu ARC, sunetul din aplicațiile televizorului poate ajunge la ieșirea audio a Vertex. Prin HDMI trec toate formatele actuale: PCM până la 192 kHz, Dolby TrueHD, Dolby Atmos, DD+, DTS-HD MA, DTS:X, DSD și HBR.
• Știți mereu ce se întâmplă: informații despre semnal pe OLED, afișare pe ecran (OSD) cu text personalizat și o mască pentru a ascunde siglele canalelor TV, plus informații detaliate în GUI-ul Windows.
• Multe moduri de control: butoane și comutatoare culisante pe aparat, coduri IR (Pronto HEX, inclusiv în Logitech Harmony și iRule), GUI USB pentru Windows, RS232 pentru Mac/Windows/Linux, un API/DLL public și o aplicație iOS/Android cu dongle-ul opțional GoBlue.
• Amplificator de semnal HDMI: 1080p până la 15 m la intrare și 15 m la ieșire, UHD până la 10 m.
• Fără întârziere perceptibilă: latența adăugată este de doar câteva cicluri de pixel clock.

La ce se folosește Vertex

• Home cinema cu televizor și proiector: alimentați-le pe amândouă de la aceeași sursă, ambele în 4K HDR, sau 4K pe unul și 1080p pe celălalt.
• Păstrarea unui receiver AV mai vechi: 4K HDR merge direct la televizor, iar receiverul primește un semnal 1080p/HDCP 1.4 pe ieșirea de sus sau sunetul prin optic ori ARC.
• Dolby Vision player-led (LLDV) pe proiectoare și afișaje HDR fără Dolby Vision nativ (vedeți mai jos).
• Rezolvarea problemelor HDMI: ecran negru, erori de handshake HDCP, o sursă care alege rezoluția sau formatul audio greșit, probleme EDID cu HTPC-uri și console de jocuri.
• Calibrare, teste și producție: citiți exact semnalul de intrare, injectați sau înlocuiți metadatele HDR și construiți lanțuri de test.
• Showroomuri, magazine, școli și săli de conferință: o sursă 4K pe două ecrane, cu comutare prin IR sau RS232.

Dolby Vision și LLDV cu HDfury Vertex

Vertex transmite Dolby Vision până la 18 Gbps și, prin controlul EDID, decide ce capacitate Dolby Vision vede sursa dvs. Astfel sunt posibile două configurații diferite:

• Televizor cu Dolby Vision nativ: folosiți AutoMix cu „DV Force Metadata”; Vertex copiază blocul Dolby Vision al televizorului pe ieșirea de jos, astfel încât sursa continuă să trimită Dolby Vision.
• LLDV (Dolby Vision player-led): încărcați un EDID LLDV într-un slot personalizat liber și selectați-l pentru intrare. O sursă compatibilă, precum un Apple TV 4K sau un player UHD potrivit, face apoi singură procesarea Dolby Vision și trimite un semnal HDR pe care proiectorul sau afișajul dvs. îl poate accepta. Dacă afișajul nu trece singur în HDR, activați Enable Custom HDR în Vertex.

Sfat: pentru LLDV pe un proiector, treceți proiectorul în modul său HDR și ajustați tone mapping-ul după preferințe. Ghidul complet Dolby Vision & LLDV și setările Vertex pentru Dolby Vision, pas cu pas, vă arată cum.

Ce conține cutia

• HDfury Vertex
• Sursă de alimentare (5 V / 2 A USB) cu ștecărul pentru regiunea dvs.
• Cablu USB la mini USB (pentru GUI-ul Windows și actualizările de firmware)

Opțional, vândute separat: sursă de alimentare inteligentă universală, GoBlue și cabluri HDMI.

Specificații HDfury Vertex

Toate specificațiile provin din manualul de utilizare oficial HDfury 4K Vertex, Rev 1.30. Indicatorii HDMI 2.1 ALLM și VRR sunt acceptați și în EDID și pentru detectarea sursei.

Manual de utilizare, descărcări și ajutor

Totul despre HDfury Vertex găsiți pe www.hdfuryvertex.com, în 15 limbi:

• Manual de utilizare online: fiecare capitol al manualului ca pagină web în care puteți căuta, plus PDF-ul.
• Descărcări: pachete firmware și GUI Windows, drivere USB Silabs, colecția EDID, API/DLL și aplicațiile iOS/Android.
• Toate specificațiile explicate
• Prima configurare, pas cu pas și asistentul de configurare pentru propriile dispozitive
• Ecran negru sau fără semnal? Depanare
• Glosar: EDID, HDCP, HDR, LLDV, CEC și altele, explicate simplu

Accesorii opționale

• HDfury GoBlue: dongle Bluetooth și infraroșu pentru aplicația 4K Vertex Total Control pe iOS și Android.
• HDfury Go32 (GO2): dongle Bluetooth-RS232 pentru aplicația Go232.

Mai multe despre aplicații și cele două dongle-uri: aplicații pentru iOS & Android.

Întrebări frecvente despre HDfury Vertex

Care este diferența dintre cele două ieșiri HDMI?

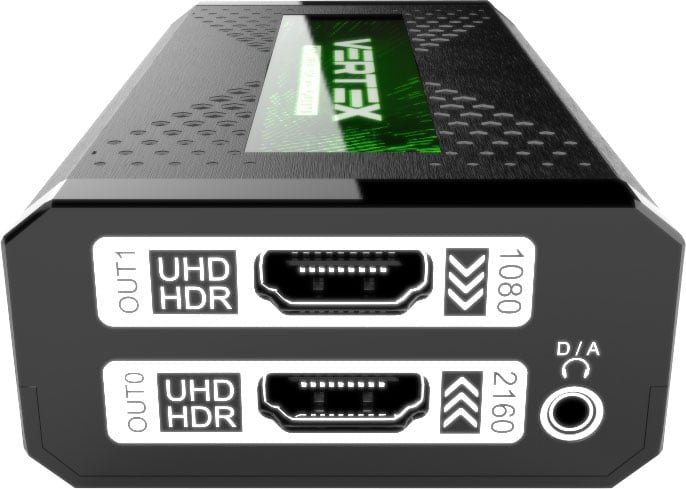

Ieșirea de jos (OUT0/TX0) este ieșirea principală 4K: poate face upscale de la 1080p la 2160p și este master pentru CEC și ARC, deci conectați aici televizorul sau proiectorul 4K. Ieșirea de sus (OUT1/TX1) este ieșirea de downscale: poate converti 4K la 1080p și HDCP 2.2 la 1.4, deci aici se conectează dispozitivele HDMI/HDCP 1.x, cum ar fi un receiver AV mai vechi. Ieșirea de sus are și 10 presetări rapide de scalare.

Care este diferența dintre modul splitter și modul matrice?

În modul splitter o intrare merge la ambele ieșiri; o apăsare scurtă pe INP comută pe cealaltă intrare. Țineți apăsat INP mai mult de 2 secunde pentru a intra în modul matrice: fiecare intrare merge atunci la propria ieșire, iar o apăsare scurtă pe INP le inversează.

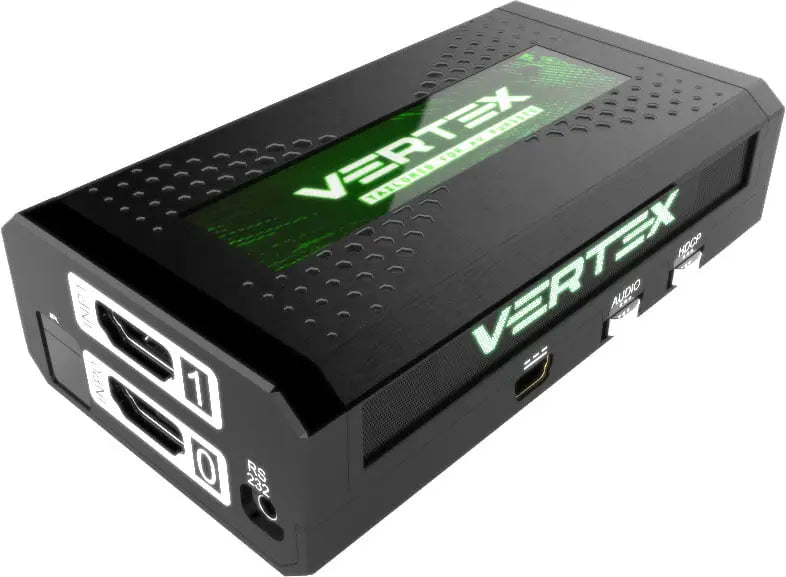

Ce fac cele trei comutatoare culisante?

EDID: AutoMix, Custom sau Fixed. HDCP: mereu 2.2, Auto sau mereu 1.4. SCALE: fără scalare (pass-through), scalare personalizată sau scalare automată. În poziția din mijloc, comutatorul urmează setările pe care le faceți în GUI-ul Windows, prin IR, RS232 sau aplicație.

Ce face AutoMix EDID?

AutoMix construiește un singur EDID din capacitățile ambelor afișaje conectate, cu un algoritm selectabil și indicatori forțați, astfel încât ambele ieșiri să aibă mereu imagine și sunet. În Custom alegeți unul dintre cele 100 de tabele EDID (implicit: 4K60 4:4:4 BT2020 HDR 600 MHz cu full audio). Fixed este un EDID de bază 4K60 4:2:0 SDR stereo care dă imagine în aproape orice configurație.

Cum rezolv o eroare HDCP sau un ecran negru?

Puneți comutatorul HDCP pe Auto: Vertex se asigură atunci că fiecare ieșire primește un semnal funcțional. O apăsare scurtă pe RST trimite un nou hot plug către sursă, iar EDID-ul Fixed este o soluție de rezervă sigură. Pas cu pas: depanare pentru ecran negru.

Ce cabluri HDMI îmi trebuie?

Pentru 4K60 4:4:4 8-bit sau 4K60 4:2:2 12-bit (600 MHz, 18 Gbps) folosiți cabluri HDMI 4K certificate pentru 600 MHz. Amplificatorul încorporat permite 1080p până la 15 m la intrare și 15 m la ieșire, iar UHD până la 10 m.

Cum actualizez firmware-ul?

Cu un PC Windows și cablul USB la mini USB inclus: instalați driverul USB Silabs și rulați Firmware Updater, ambele pe pagina de descărcări. Dacă după actualizare apare o pictogramă de lacăt pe OLED, țineți apăsat RST, apăsați de două ori INP, eliberați, apoi opriți și porniți din nou Vertex.

Îl pot folosi cu o telecomandă universală sau un sistem de control?

Da. Toate funcțiile au coduri IR (Pronto HEX, inclusiv în Logitech Harmony și iRule), iar toate comenzile din GUI sunt disponibile ca comenzi RS232 pentru sisteme de control și calculatoare Mac, Windows sau Linux.

Pot trimite simultan 4K HDR pe un ecran și 1080p pe altul?

Da. În modul splitter, ieșirea de jos păstrează 4K HDR pentru televizorul sau proiectorul dumneavoastră, în timp ce ieșirea de sus reduce aceeași sursă la 1080p pentru un al doilea ecran, un receiver AV sau un dispozitiv de captură.
