Dr HDMI — manager EDID 1080p și reparator de handshake

Ecran negru după standby? Un proiector care se sincronizează abia la a treia încercare? Un PC care își rearanjează desktopul de fiecare dată când receiverul AV se oprește? În majoritatea acestor cazuri, semnalul video în sine este în regulă. Ce nu merge este scurta conversație pe care dispozitivele HDMI o poartă înainte să apară imaginea: sursa întreabă ce poate gestiona afișajul, afișajul răspunde cu EDID-ul său, iar un semnal Hot Plug Detect îi spune sursei când să întrebe din nou. Dacă această conversație este instabilă, la fel este și imaginea.

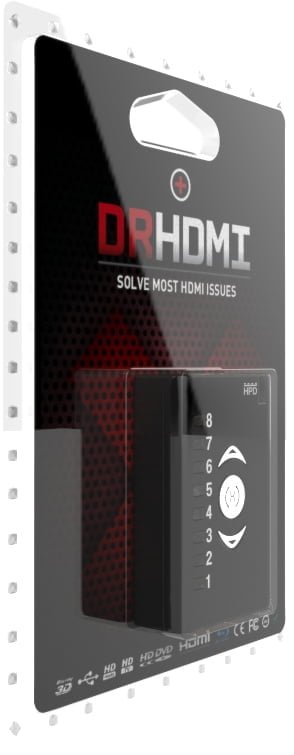

Dr HDMI este răspunsul original al HDfury la această problemă. Acest adaptor compact se montează între sursă și restul lanțului HDMI și preia conversația. În loc să reacționeze la fiecare receiver, splitter sau afișaj care pornește și se oprește, sursa citește un singur EDID fix și previzibil, ales pe Dr HDMI. Pentru utilizarea zilnică nu este nevoie de software: alegeți o bancă cu butoanele săgeată, iar dispozitivul se ocupă de rest.

Cum funcționează

Sunt integrate opt bănci EDID. Apăsați ▲ sau ▼, așteptați aproximativ o secundă, iar banca aleasă devine activă. Dr HDMI trimite apoi un eveniment Hot Plug Detect de aproximativ două secunde, astfel încât sursa recitește capabilitățile și își reconfigurează ieșirea. Butonul din mijloc copiază EDID-ul afișajului conectat în banca 8 și îl activează imediat: ideal când o sursă trebuie să vadă în continuare exact ecranul cu care funcționează cel mai bine, chiar și când acesta este oprit.

• Banca 1 – capabilități complete, toate funcțiile 3D activate
• Banca 2 – capabilități complete fără 3D
• Banca 3 – limitată la 1080i, fără 3D
• Banca 4 – limitată la 720p, fără 3D: cel mai sigur prim test când nu există imagine
• Banca 5 – limitată la 480/576p, fără 3D, pentru echipamente mai vechi sau critice
• Băncile 6 și 7 – propriul EDID, programat prin Mini-USB cu EDID Utility pentru Windows (din fabrică identic cu banca 1)
• Banca 8 – o copie a EDID-ului afișajului conectat

Unde Dr HDMI face diferența

• PC și HTPC: placa video continuă să vadă același afișaj, așa că ferestrele, rezoluția și ieșirea audio nu mai sar când televizorul sau receiverul intră în standby.
• Home cinema cu receiver AV și proiector: un EDID fix la începutul lanțului face mai ușor de diagnosticat o sincronizare lentă sau nesigură și adesea o rezolvă direct.
• Splittere, switch-uri și extendere: un profil comun pe care îl poate gestiona fiecare afișaj conectat, în locul unei surse care ghicește între EDID-uri diferite.
• Echipamente mai vechi: limitați intenționat o sursă la 1080i, 720p sau 480/576p când un convertor sau un afișaj nu face față la mai mult.
• Integratori de sisteme: un EDID programat în banca 6 sau 7 menține o instalație previzibilă, iar ieșirea sursei rămâne activă chiar și fără afișaj conectat.

Pentru problemele de handshake încăpățânate mai există un truc: un mic comutator glisant HEAC/ARC care deconectează sau reconectează pinul 14 HDMI. Egalizarea la intrare și compensarea pierderilor pe cablu ajută pe distanțe mai lungi. Alimentarea vine din conexiunea HDMI însăși; se poate adăuga o sursă USB când sursa video furnizează prea puțin.

Este acesta Dr HDMI potrivit pentru dumneavoastră?

Acesta este modelul original HDMI 1.4a, construit pentru lanțuri care rămân în limitele 1080p60, 1920×1200 (WUXGA) sau 2K. În aceste limite face exact aceeași treabă ca frații săi mai noi și este cel mai mic dintre cei trei. Nu este destinat pentru 4K, HDR, 4K120, VRR sau 8K. Pentru 4K60 cu HDR, Dolby Vision și LLDV până la 18 Gbps, Dr HDMI 4K este mai potrivit; gamingul la 4K120 cu VRR și ALLM, sau 8K, cere Dr HDMI 8K, bazat pe HDMI 2.1. O comparație alăturată găsiți pe drhdmi.eu.

De știut, de asemenea: Dr HDMI gestionează EDID și HPD. Transmite HDCP nemodificat, deci nu poate face ca un afișaj fără suport HDCP să funcționeze cu conținut protejat și nu poate repara un cablu sau un port HDMI defect.

Specificații

• HDMI: HDMI 1.4a, intrare și ieșire HDMI mamă
• EDID: 8 bănci – 5 presetări din fabrică, 2 programabile, 1 copie sink; EDID extins CEA-861, 256 octeți
• Video: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 cu Deep Color pe 12 biți, x.v.Color
• Audio: transmitere Dolby TrueHD și DTS-HD Master Audio
• Transmitere: HDCP, CEC, Lip Sync
• Semnal: egalizarea cablului de intrare, compensarea pierderilor până la 50 m*, +5V transmis prin lanțul HDMI/DVI-D
• HPD: resetare Hot Plug Detect la fiecare schimbare de bancă (aproximativ 2 secunde)

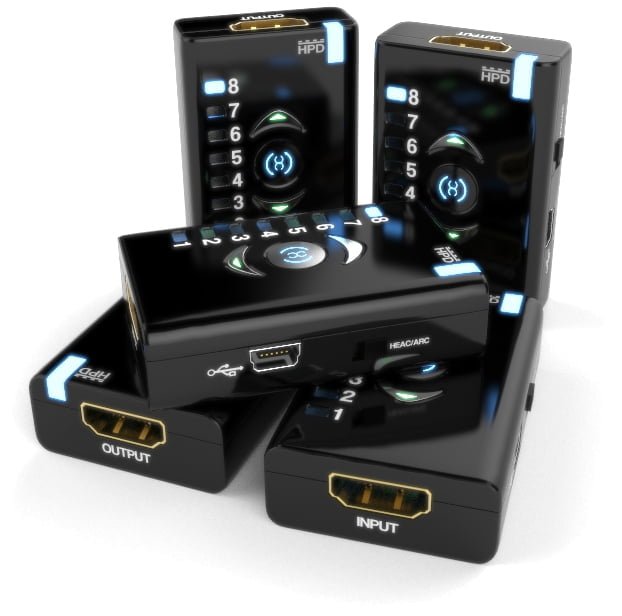

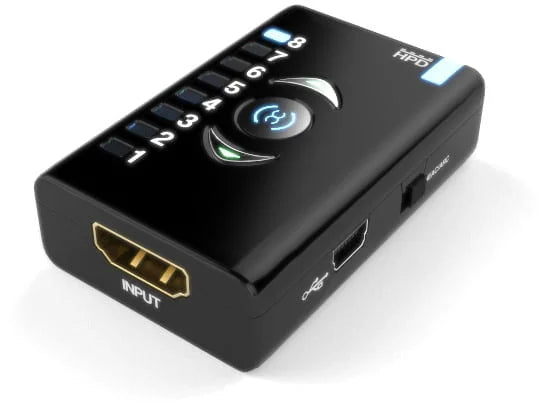

• Comenzi: ▲ / ▼ selectarea băncii, butonul din mijloc pentru copierea EDID-ului sink, 8 LED-uri pentru bănci, indicator HPD
• Comutator de compatibilitate: pinul 14 HDMI pornit/oprit pentru probleme HEAC/ARC
• USB: Mini-USB-B pentru alimentare, actualizări de firmware și programarea EDID (Windows)
• Alimentare: prin conexiunea HDMI sau o sursă de alimentare USB
• Emulare: funcționează ca emulator și repetor HDMI/DVI-D
• Conformitate: HDCP, FCC, CE
• Dimensiuni: 60 × 40 × 20 mm, 50 g

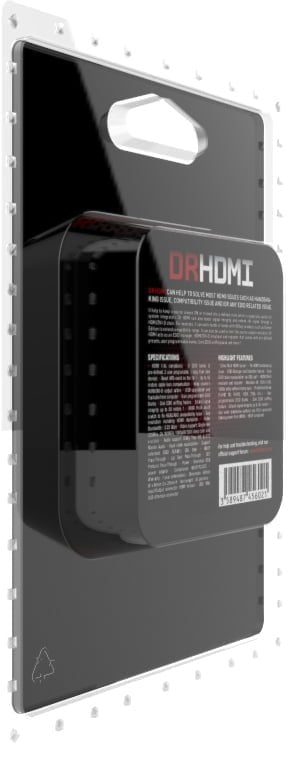

• Conținutul pachetului: Dr HDMI, cablu USB la Mini-USB (6 ft)

*Distanța practică depinde de rezoluție, calitatea cablului și întregul lanț.

Manual, descărcări și asistență

Tot ce vă trebuie pentru a începe și a rezolva probleme este adunat în baza de cunoștințe Dr HDMI, disponibilă în 15 limbi:

• Manual de utilizare – conectare, alegerea băncii, copierea EDID-ului afișajului, scheme de conectare și listă de verificare
• Depanare HDMI – fără semnal, standby, AVR, proiector, PC și rezoluție
• Fără semnal HDMI? – o ordine fixă de testare pentru ecranul negru
• Descărcări – firmware 2.1 cu EDID Utility, EDID Utility independent și driverele USB Silicon Labs, inclusiv pentru Windows 11
• Aplicații – PC/HTPC, home cinema, distribuție AV și integrare de sisteme
• EDID explicat, handshake-ul HDMI explicat și Hot Plug Detect explicat
• Suport pentru 2K, WUXGA și 1080p60 – ce încape în 225 MHz
• Glosar HDMI – EDID, HPD, HDCP, DDC, CEC și altele, pe înțeles
